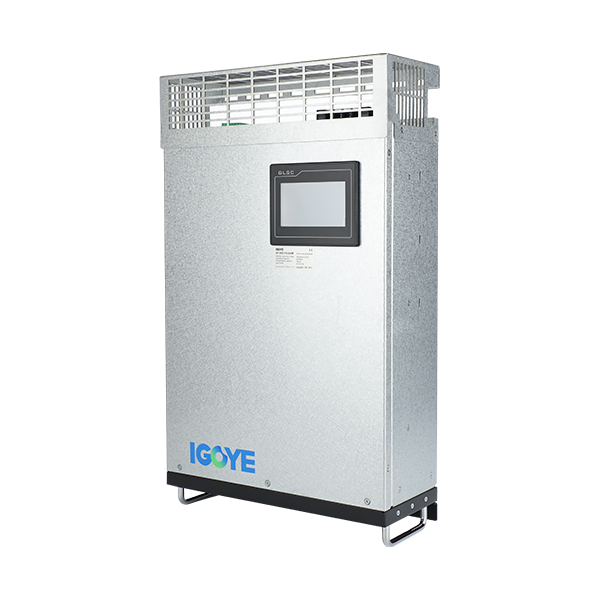

Az aktív harmonikus szűrők alapelvei

Aktív harmonikus szűrőkúj speciális berendezések a modern teljesítmény-elektronikai technológiából és a nagysebességű DSP-eszközökön alapuló digitális jelfeldolgozó technológiákból készült energiaharmonikus vezérléshez. Két fő részből áll: a parancsáram -üzemeltetési körből és a kompenzációs áram generációs áramkörből. A parancsáram működési áramköre valós időben figyeli a sorban lévő áramot, konvertálja az analóg áramjel digitális jelévé, és elküldi azt a nagysebességű digitális jelprocesszorhoz (DSP) a jelfeldolgozáshoz, elválasztja a harmonikát az alaphullámtól, és meghajtó impulzust küld a kompenzációs áram generációs áramkörének a kompenzációs áramláshoz, a kompenzációs áramhoz, a kompenzációs áramhoz, a kompenzációs áramhoz, a kompenzációs áramhoz, a kompenzációs áramhoz, a kompenzációs áramhoz, a kompenzációs áramhoz, az AMPL-t pedig az IGBT-hez vagy az IPM IPM-hez történő generációhoz. ellentétes polaritásként, mint a rács harmonikus áramát, és injektálják a rácsba, kompenzálják vagy ellensúlyozzák a harmonikus áramot, és aktívan kiküszöbölik a teljesítmény -harmonikusokat.

Műszaki előnyök: Zöld

A hatékonyság eléri a 97,2%-ot, ami évente mintegy 6500 kWh villamos energiát takarít meg az aktív szűrőkhöz képest, 95%-os hatékonysággal

Magasabb hatékonyságú topológia fokozott kontroll algoritmus

Termáltervezés és szerkezeti optimalizálás pontos modellek alapján

Miniatürizálás

A kötet csak 1/6 hasonló mainstream márkákból áll, kevesebb helyet foglalva el

A különböző munkakörülményekhez, a telepítési innovációhoz, a falra szerelt vagy az állványra szerelt telepítéshez alkalmazható, kevesebb alapanyagot használ és védi a környezetet

Intelligens

Kompenzálja a megadott harmonikusok állítható induktív és kapacitív reaktív teljesítmény-kompenzációs rendszerét kiegyensúlyozatlan terhelés automatikus észlelése, a rendszer rezonanciájának elnyomásával teljes funkcionális megfigyelő rendszer.

Modularitás

Az N+1 redundancia jelentősen javítja a rendszer megbízhatóságát. Termelési vonal, jobb minőségbiztosítás. Csökkentse a rendszer egyetlen hibapontját. Rugalmas párhuzamos kapcsolat a különböző munkakörülményekhez való alkalmazkodáshoz.

Funkcionális jellemzők

Szűrje ki egyszerre a 2 ~ 50. harmonikát, vagy válasszon bármilyen harmonikát a kompenzációhoz 2 ~ 50. -n belül. A válaszidő kevesebb, mint 300 μs

Használjon 3DSP+CPLD teljes digitális vezérlési módszert és a nemzetközileg elismert márka nagysebességű IGBT-t, zárt hurkú vezérlést, pontos harmonikus szűrést
