Háromfázisú három vezetékes szekrény-statikus var generátor
Bemutatjuk a háromfázisú, három fázisú szekrény típusú statikus VAR generátort-ez az ideális megoldás a teljesítménytényező korrekciójára és a feszültség stabilizálására. A Kínában gyártott nagyteljesítményű SVG-t úgy tervezték, hogy optimalizálja az energiahatékonyságot és biztosítsa az ipari alkalmazások megbízható energiaeloszlását. Ha javítani kívánja az energiarendszerek stabilitását, kérjen ma árajánlatot!
A háromfázisú, három fázisú, három vezetékes szekrény-statikus var generátor (SVG) dinamikus reaktív teljesítmény-kompenzációt biztosít a háromfázisú, három vezetékes elektromos rendszerek számára. Használja a fejlett DSP+CPLD digitális vezérlést és egy háromszintű topológiát a pontos és gyorsan fellépő kompenzációhoz, 10 ms válaszidővel. A robusztus kabinetház biztonságos és megbízható működést biztosít az igényes ipari környezetben. A kapacitások 15 kVAr és 100 kVAr között mozognak, különféle háromfázisú terhelésekhez. Ezt az SVG -t 380 V -os rendszerekhez tervezték, amelyek hatékony teljesítménytényező korrekciót és feszültség stabilizálódnak.
Modellleírás:
| Gyász | SVG | 0.4 | 50 ezer | / | 3L | C |
| Vállalati kód | Statikus var generátor | Feszültségszint 0.22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Névleges kapacitás (KVAR) 5/15/35/50/75/100kVAR | 3L: Háromfázisú három vezetékes | C: Cabint |
Jellemzők:
● Használja a DSP+CPLD összes digitális vezérlőmagját, a háromszintű topológiai technológiát, a fejlett reaktív teljesítményérzékelő algoritmust és a PWM vezérlési stratégiát a reaktív teljesítmény dinamikus és pontos kompenzációjának elérése érdekében.
● A moduláris kialakítás elfogadása, amely megkönnyíti a több modul párhuzamos kapcsolatát, kis helyet foglal el, és könnyen karbantartható.
● A független légcsatornák és a független raktárak szerkezeti tervezése biztosítja a berendezés stabil működését.
● Végezze el az induktív reakcióképesség és a kapacitív reaktív teljesítmény teljes tartományú dinamikus kompenzációját, és oldja meg a háromfázisú egyensúlyhiányt egyszerre.
● A terhelés dinamikus válaszsebessége milliszekundumos szinten van, amely dinamikus és pontos kompenzációt érhet el az ütközési terhelések reaktív teljesítményéért.
Alkalmazások:
Háromfázisú, három vezetékes szekrény-típusú statikus var generátorok excel az ipari alkalmazásokban, amelyek pontos reaktív energiagazdálkodást igényelnek a három vezetékes rendszerekhez:
● Háromfázisú teljesítménytényező korrekció (három vezetékes rendszerek):A teljesítménytényező javítása a háromfázisú rendszerekben semleges kapcsolat nélkül, csökkentve az energiaköltségeket és javítja a rendszer hatékonyságát.
● Háromfázisú motorvezérlés (három vezetékes):A háromfázisú motorok teljesítményének és hatékonyságának javítása a három vezetékes konfigurációkban.
● Ipari teljesítmény stabilizációja (háromfázisú három vezetékes):A feszültség stabilizálása és a következetes energiaminőség biztosítása az ipari környezetben háromfázisú, három vezetékes energiaeloszlás felhasználásával.
● A gyártási folyamat optimalizálása:A háromfázisú berendezések és folyamatok hatékonyságának és stabilitásának javítása a gyártási környezetben.
A háromfázisú, három vezetékes szekrény típusú statikus var generátorok robusztus és hatékony módszert kínálnak az energiaminőség kezelésére és a hatékonyság optimalizálására a háromfázisú, három vezetékes elektromos rendszerekben.
Műszaki paraméterek:
| 220 V sorozat | 380 V sorozat | 500 V sorozat | 690V sorozat | |||
| Magasság | <2000 m, 2000 méter felett, a GB/T3859.2 szerint dátum | |||||
| Környezeti hőmérséklet | -20 ～+50 ℃ | |||||
| Relatív páratartalom | ≤90%, nincs kondenzáció a felületen, ha a havi minimális hőmérséklet 25 ℃ | |||||
| Szennyezés szintje | A III. Szint az alábbiakban | |||||
| Üzemi feszültség | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Munkamenőség | 50Hz ± 5% | |||||
| Névleges kompenzációs kapacitás | 5 kvar | 15/35/50/75/100 kVAR | 90 kvar | 120 kvar | ||
| Rácsszerkezet | L/n | 3P3W/3P4W | ||||
| Párhuzamosan csatlakoztatott egységek száma | Fonott | |||||
| Általános gép hatékonysága | ≥97% | |||||
| Kikapcsolási frekvencia | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Funkcióválasztás | Reaktív erő | Reaktív po wer 、 reaktív po wer+egyensúlyhiány | ||||
| Reaktív teljesítmény -kompenzációs ráta | ≥99% | > 95% | ||||
| Teljes válaszidő | <10ms | |||||
| Zaj | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Ellenőrzési módszer | 2-irányú RS485 interfész (támogatja a GPRS/WIFI-t) | |||||
| Védelem | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, áramszünet, túlhőmérséklet, frekvencia rendellenességek védelme stb. | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, rács feszültség egyensúlyhiány, áramszünet, túllépés, gyakorisági rendellenesség, lövési áramkör védelme stb. | ||||
| Telepítési módszer | Állvány/falra szerelt | Állvány | ||||
| Bejövő vonal | Vissza a bejövő （állványtípus bel） 、 Felső bejövő （falra szerelt） | A bejövő vonal | ||||
| Védelmi szint | IP20 | |||||
Modell és specifikáció:

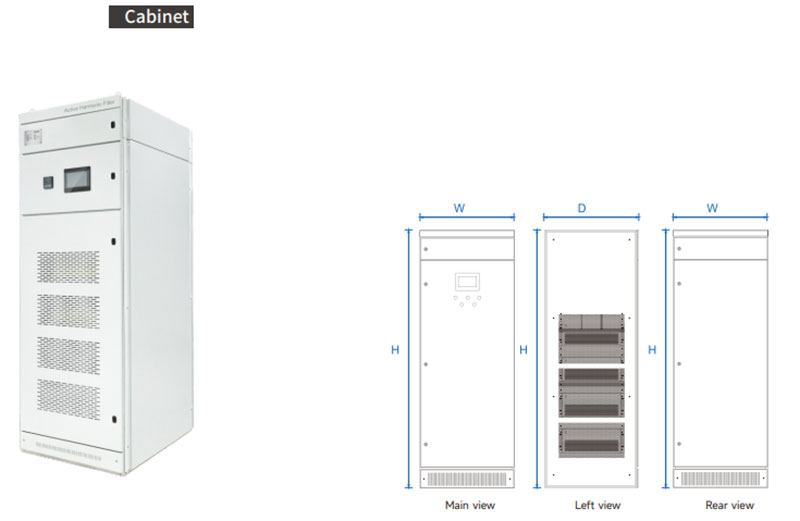

| Szekrény eszköz modell | ||||
|---|---|---|---|---|
| Modellszám | Kompenzációs kapacitás (KVAR) | Rendszerfeszültség (V) | Méretek (d*w*h) | Hűtési módszer |
| Gy SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | Kényszerítő léghűtés |
| Gy SVG-0,4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| Gy SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| Gy SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| Gy SVG-0,5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200 mm | |
| Gy SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 mm | |
