Állvány tartó fejlett statikus var generátor
A GEYA RACK MOUNT ADPORE STATIC VAR Generator megbízható megoldás a dinamikus reaktív teljesítmény -kompenzációhoz. DSP+CPLD vezérlés, <10ms válasz, moduláris kialakítás, 220V-690V, 5kVAR-400KVAR. Javítja az energiaminőséget a különféle alkalmazásokban.
A GEYA RACK MOUNT ADPORT STATIC STATIC VAR generátorokat (ASVGS) gyárt. Ezek az ASVG -k dinamikus reaktív teljesítmény -kompenzációt biztosítanak. Ez javítja az energiaminőséget. DSP és CPLD technológiát használnak. Ez biztosítja a pontos ellenőrzést és a gyors választ. A válaszidő 10 ms alatt van. Ez megakadályozza a túlkompenzációs és az alsó kompenzációs problémákat. A moduláris kialakítás lehetővé teszi a párhuzamos csatlakozást. Több egység csatlakoztatása növeli a kapacitást. A GEYA különféle modelleket kínál. A modellek különféle feszültségeket és kapacitásokat fednek le. A feszültségek között szerepel 220 V, 380 V, 500 V és 690 V. A kapacitások 5kVAR és 400 kVAR között terjednek. A legfontosabb jellemzők közé tartozik az állvány rögzítése, a kényszer levegőhűtés és a különféle védelmi funkciók.
Modellleírás:
| Gyász | ASVG | 0.4 | 50 ezer | / | 4L | R |
| Vállalati kód | Statikus var generátor | Feszültségszint 0.22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Névleges kapacitás (KVAR) 5/15/35/50/75/100kVAR | 2L: Egyfázisú 3L: Háromfázisú három vezetékes 4L: Háromfázisú négyvezetékes |
R: rack -tartó |
Jellemzők:
● Használja a DSP+CPLD összes digitális vezérlőmagját, a háromszintű topológiai technológiát, a fejlett reaktív teljesítményérzékelő algoritmust és a PWM vezérlési stratégiát a reaktív teljesítmény dinamikus és pontos kompenzációjának elérése érdekében.
● A moduláris kialakítás elfogadása, amely megkönnyíti a több modul párhuzamos kapcsolatát, kis helyet foglal el, és könnyen karbantartható.
● A független légcsatornák és a független raktárak szerkezeti tervezése biztosítja a berendezés stabil működését.
● Végezze el az induktív reakcióképesség és a kapacitív reaktív teljesítmény teljes tartományú dinamikus kompenzációját, és oldja meg a háromfázisú egyensúlyhiányt egyszerre.
● A terhelés dinamikus válaszsebessége milliszekundumos szinten van, amely dinamikus és pontos kompenzációt érhet el az ütközési terhelések reaktív teljesítményéért.
Alkalmazások:
A Rack Mount Advanced Static VAR generátorok változatos alkalmazásokkal rendelkeznek. Különböző iparágaknak felelnek meg. Ide tartoznak:
● Lakossági energiaelosztás
● Vízkezelés
● Renewable energy (photovoltaic)
● Kémiai feldolgozás
● Olaj és gáz
● kohászat
● Bányászat
● Autóipari gyártás
Ezek az ASVG -k javítják az energiaminőséget. Kompenzálják a reaktív teljesítmény ingadozásait. Ez javítja a rendszer stabilitását és hatékonyságát.
Műszaki paraméterek:
| 220 V sorozat | 380 V sorozat | 500 V sorozat | 690V sorozat | |||
| Magasság | <2000 m, 2000 méter felett, a GB/T3859.2 szerint dátum | |||||
| Környezeti hőmérséklet | -20 ～+50 ℃ | |||||
| Relatív páratartalom | ≤90%, nincs kondenzáció a felületen, ha a havi minimális hőmérséklet 25 ℃ | |||||
| Szennyezés szintje | A III. Szint az alábbiakban | |||||
| Üzemi feszültség | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Munkamenőség | 50Hz ± 5% | |||||
| Névleges kompenzációs kapacitás | 5 kvar | 15/35/50/75/100 kVAR | 90 kvar | 120 kvar | ||
| Rácsszerkezet | L/n | 3P3W/3P4W | ||||
| Párhuzamosan csatlakoztatott egységek száma | Fonott | |||||
| Általános gép hatékonysága | ≥97% | |||||
| Kikapcsolási frekvencia | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Funkcióválasztás | Reaktív erő | Reaktív po wer 、 reaktív po wer+egyensúlyhiány | ||||
| Reaktív teljesítmény -kompenzációs ráta | ≥99% | > 95% | ||||
| Teljes válaszidő | <10ms | |||||
| Zaj | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Ellenőrzési módszer | 2-irányú RS485 interfész (támogatja a GPRS/WIFI-t) | |||||
| Védelem | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, áramszünet, túlhőmérséklet, frekvencia rendellenességek védelme stb. | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, rács feszültség egyensúlyhiány, áramszünet, túllépés, gyakorisági rendellenesség, lövési áramkör védelme stb. | ||||
| Telepítési módszer | Állvány/falra szerelt | Állvány | ||||
| Bejövő vonal | Vissza a bejövő （állványtípus bel） 、 Felső bejövő （falra szerelt） | A bejövő vonal | ||||
| Védelmi szint | IP20 | |||||

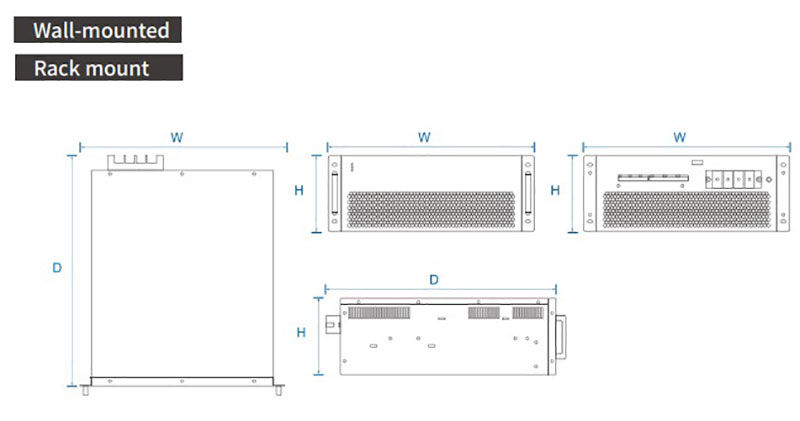

Modell és specifikáció:
| Modellek | ||||
|---|---|---|---|---|
| Modellszám | Kompenzációs kapacitás (KVAR) | Rendszerfeszültség (V) | Méretek (d*w*h) | Hűtési módszer |
| Gy ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Kényszerítő léghűtés |
| Gy ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 mm | |
| Gy ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 mm | |
| Gy ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 mm | |
| Gy ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| Gy ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
