Hogyan javítja az energiaminőséget az állványra szerelhető aktív harmonikus szűrő?

Cikk összefoglaló

A modern elektromos rendszerekben a harmonikus torzítások hatástalanságot, nem kívánt hőt és működési kockázatokat okoznak. Arackbe szerelhető aktív harmonikus szűrőcélzott megoldást kínál a harmonikusok valós idejű észlelésével és mérséklésével. Ez a cikk elmagyarázza, mit csinálnak ezek a szűrők, hogyan működnek rack-környezetben, előnyeiket, telepítési szempontjait, teljesítménymutatóit, és megválaszolja a gyakori kérdéseket, hogy tájékozott döntéseket hozhasson létesítménye áramminőségének javítása érdekében.

Tartalomjegyzék

• A harmonikus torzítás áttekintése
• Mi az az állványra szerelhető aktív harmonikus szűrő?
• Hogyan működik az aktív harmonikus szűrő
• A rackrendszerek legfontosabb előnyei
• Kiválasztási és telepítési ellenőrzőlista
• A teljesítménymutatók magyarázata
• Gyakran Ismételt Kérdések
• Következtetés

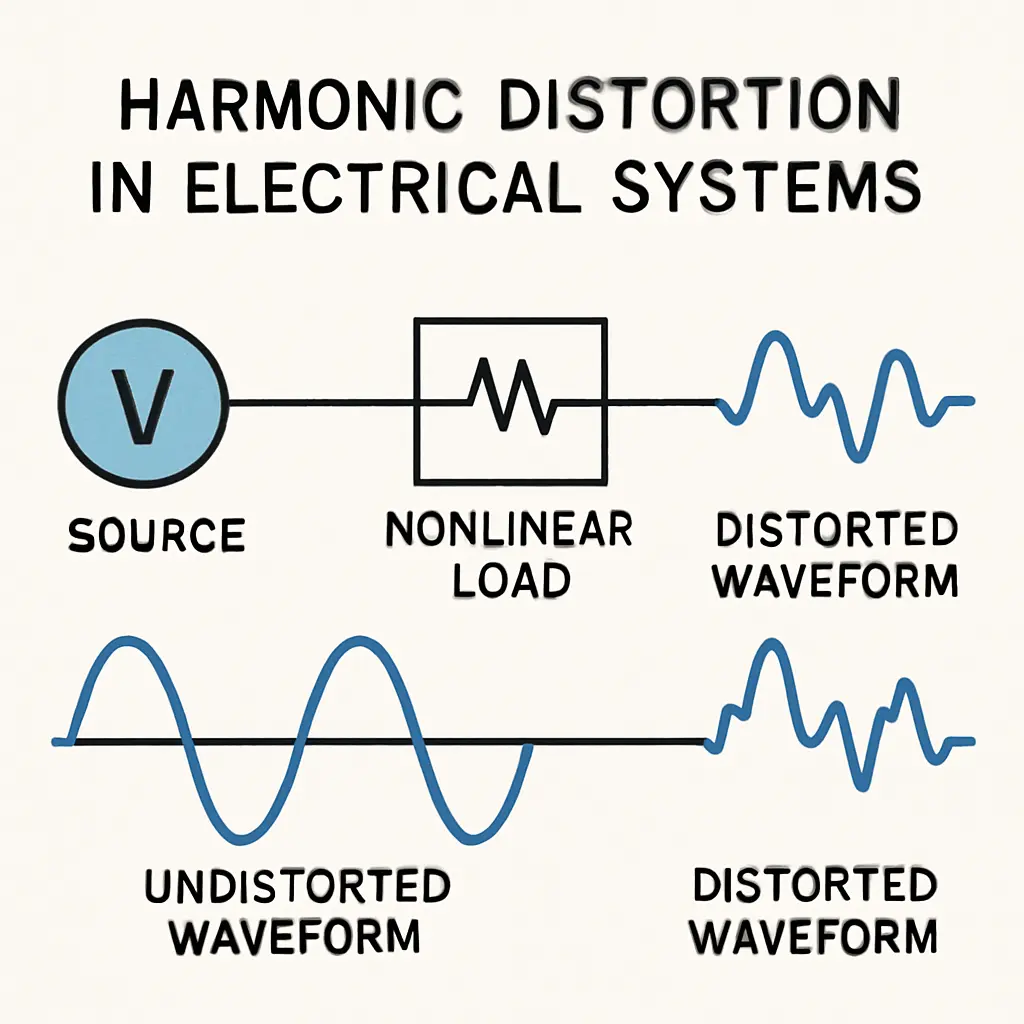

A harmonikus torzítás áttekintése

A harmonikus torzítás az elektromos rendszerbe bevitt hullámforma-egyenetlenségekre utal, amikor a nemlineáris eszközök hirtelen impulzusokban veszik fel az áramot, nem pedig sima szinuszhullámokban. A gyakori források közé tartoznak a változtatható frekvenciájú meghajtók, az egyenirányítók, a szerver tápegységei és más modern berendezések, amelyek az adatközpontokban és az ipari vezérlőállványokban szabványosak.

Ezek a torzulások befolyásolják az áramminőséget, és túlmelegedéshez, a berendezés feszültségéhez, a hatékonyság csökkenéséhez és idő előtti meghibásodáshoz vezethetnek. Az eredmény nem csak a rendszer teljesítményének romlása, hanem a karbantartási és közüzemi költségek növekedése is.

Mi az az állványra szerelhető aktív harmonikus szűrő?

Az állványra szerelhető aktív harmonikus szűrő egy kompakt, nagy teljesítményű eszköz, amelyet szabványos 19" vagy 23"-os berendezési rackekbe való beépítésre terveztek. Folyamatosan figyeli az elektromos áramokat, és kompenzáló áramokat fecskendez be a harmonikus torzítás ellen. A passzív szűrőkkel ellentétben, amelyek meghatározott felharmonikusokra hangolt rögzített komponenseket használnak, az aktív szűrő dinamikusan alkalmazkodik a változó terhelési feltételekhez.

Ezek az egységek különösen alkalmasak olyan környezetekben, ahol korlátozott a hely és magas az energiaminőségi igény, például adatközpontokban, távközlési központokban és ipari vezérlőpanelekben.

Hogyan működik az aktív harmonikus szűrő

Az aktív harmonikus szűrők valós idejű szabályozási hurok elven működnek. Mérik a teljes áram hullámformáját, leválasztják a harmonikus komponenseket, és inverz jelet generálnak a nem kívánt frekvenciák semlegesítésére. Az eredmény egy tisztább, az ideálishoz közelebb álló szinuszos kimenet a terhelés számára.

A rackrendszerek legfontosabb előnyei

Az alábbiakban felsoroljuk azokat az elsődleges előnyöket, amelyeket a rackbe szerelhető aktív harmonikus szűrő elektromos infrastruktúrájába való integrálásával nyer:

• Jobb áramminőség: Csökkenti a teljes harmonikus torzítást (THD), stabilizálja a feszültségeket és áramokat.
• Csökkentett berendezések stressz: Minimalizálja a transzformátorok, kábelek túlmelegedését és a kritikus terheléseket.
• Fokozott rendszermegbízhatóság: Segít megelőzni a hamis kioldást és a váratlan rendszerleállást.
• Energiahatékonyság: Csökkenti a nem produktív energiafelhasználást és csökkenti az elektromos veszteségeket.
• Helytakarékosság: Rack-be szerelhető kialakítás alapterületet takarít meg, és könnyen integrálható a meglévő infrastruktúrába.

Kiválasztási és telepítési ellenőrzőlista

A megfelelő szűrő kiválasztása és a megfelelő telepítés biztosítása határozza meg az energiaminőség-frissítés sikerét. Használja az alábbi ellenőrzőlistát útmutatásul:

• Terhelési profil értékelése: Értékelje a tipikus és csúcsterhelési feltételeket.
• Harmonikus szint mérése: Az aktuális THD-szint rögzítése az alapvonal összehasonlításához.
• Szűrőkapacitás egyezés: Ellenőrizze, hogy a szűrési kapacitás eléri vagy meghaladja a várt harmonikus terhelést.
• Rack hely rendelkezésre állása: Ellenőrizze a kompatibilis rack szerelési egység magasságát (U-méret) és a mélység hézagát.
• Hűtés és szellőzés: Biztosítson megfelelő légáramlást az aktív elektronikus alkatrészek túlmelegedésének elkerülése érdekében.
• Integráció figyelőrendszerekkel: Biztosítsa a kommunikációs kompatibilitást a távfelügyelethez és a riasztásokhoz.

A teljesítménymutatók magyarázata

A teljesítményadatok megértése segít a szűrő hatékonyságának értékelésében. Az alábbi táblázat kiemeli a mérnökök és beszerzési szakemberek által használt tipikus kulcsmutatókat.

Gyakran Ismételt Kérdések

1. kérdés: Milyen gyorsan reagál a rack-be szerelhető aktív harmonikus szűrő a változásokra?

V: A válaszidő modellenként és terhelésenként változik, de a modern aktív szűrők ezredmásodperces szintű beállításokkal működnek, hogy dinamikus körülmények között is fenntartsák a hullámforma minőségét.

2. kérdés: Működhet ez a szűrő háromfázisú rendszerekkel?

V: Igen, a legtöbb rackbe szerelhető aktív harmonikus szűrőt háromfázisú elosztóáramkörökhöz tervezték, amelyek általában megtalálhatók az ipari és adatközponti alkalmazásokban.

3. kérdés: A telepítéshez szükség van a rendszer leállítására?

V: Míg egyes telepítések előfordulhatnak a karbantartási időszakok során, szakképzett villanyszerelők megfelelő tervezés esetén minimális fennakadással végezhetik el a dugaszolható vagy párhuzamos telepítéseket.

Q4: Milyen karbantartás szükséges?

V: Az időszakos ellenőrzés, a por eltávolítása és a csatlakozás integritásának ellenőrzése általában elegendő; sok egység figyelmeztetést is ad, ha szervizelés javasolt.

Következtetés

A rack-be szerelhető aktív harmonikus szűrő praktikus megoldás olyan létesítmények számára, amelyek az energiaminőség jelentős javítására törekszenek anélkül, hogy nagy alapterületet kellene a berendezéseknek szentelni. A harmonikus feltételekhez dinamikusan igazodva védi a kritikus rendszereket, növeli a hatékonyságot és támogatja a működés folytonosságát érzékeny elektromos infrastruktúrával rendelkező környezetben.

A GEYA állványra szerelhető aktív harmonikus szűrők széles választékát kínálja, amelyeket a megbízhatóság és a teljesítmény érdekében terveztek. Személyre szabott tanácsadásért és rendszerintegrációs támogatásért,lépjen kapcsolatba velünkhogy megvitassák az Ön sajátos áramminőségi kihívásait, és azt, hogy a GEYA megoldásai hogyan segíthetnek megbízható, hatékony elektromos műveletek elérésében.
