Háromfázisú, három fázisú, három vezetékes falra szerelt aktív harmonikus szűrő
Megbízható kínai beszállítóként Geya a fejlett háromfázisú, három vezetékes falra szerelt aktív harmonikus szűrőt kínálja, nagy teljesítményű, tartóssággal, könnyű telepítéssel és kiváló harmonikus enyhítéssel. Tökéletes a különféle iparágak számára, ezt a szűrőt világszerte nagyra értékeli. Küldje el az alábbiakban az érdeklődést, és 24 órán belül tapasztalja meg az osztály legjobb válaszadási sebességét!
A háromfázisú, három fázisú falra szerelt aktív harmonikus szűrő (APF) dinamikusan enyhíti a harmonikus áramlatokat, javítva az energiaminőséget Háromfázisú rendszerek. Ez a falra szerelt egység fejlett DSP+CPLD Digital-t használ Ellenőrzés és háromszintű topológia a pontos harmonikus kompenzációhoz. Azt Széles szűrési tartományt kínál (2. -50. harmonikus), magas szűrést hatékonyság (legfeljebb 95%) és gyors válaszidő (<10ms). A moduláris kialakítás lehetővé teszi a skálázható megoldásokat a párhuzamos kapcsolaton keresztül. A szűrő háromfázisú egyensúlyhiányt is érint, és átfogó védelmi funkciókat tartalmaz. Különböző jelenlegi besorolásokban (25a - 150a) és feszültségszintekben (220 V 690 V) kapható.
Modellleírás:
| Gyász | AHF | 0.4 | 50a | / | 3L | W |
| Vállalati kód | Aktív harmonikus szűrő | Feszültségszint 0.22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Névleges kapacitás （Kvar） 25/50/75/100/150a | 3L: Háromfázisú három vezetékes | W: Falra szerelt |
Jellemzők:
● Használja a DSP+CPLD összes digitális vezérlőmagját, háromszintű topológiai technológiáját,
Fejlett harmonikus detektálási algoritmus és PWM vezérlési stratégia az eléréshez
A harmonikus áram pontos kompenzációja.
● Fogadja el a moduláris kialakítást, amely megkönnyíti a többszörös párhuzamos kapcsolatot
A modulok, kevés helyet foglalnak el, és könnyen karbantarthatók.
● A független légcsatornák és a független raktárak szerkezeti tervezése
biztosítja a berendezés stabil működését.
● Szűrheti a harmonikákat a harmonikusok széles skáláján, 2-50 -ig
Harmonikusok, és oldja meg a háromfázisú kiegyensúlyozást egyszerre.
● A harmonikus szűrési sebesség magas. Ha a kapacitás megengedi, a harmonikus
Az aktuális szűrési sebesség akár 95%lehet. Állítsa be a 100% -os áramkorlátozó kimenetet
A berendezés hosszú távú stabil működésének biztosítása érdekében.
Alkalmazások:
A háromfázisú, három fázisú, három vezetékes falra szerelt aktív harmonikus szűrők ideálisak Különböző alkalmazások, amelyek pontos harmonikus enyhítést igényelnek:
● Adatközpontok:Az érzékeny berendezések védelme a harmonikusoktól
torzulás.
● Kórházak:Megbízható hatalom biztosítása a kritikus orvosi orvosok számára
eszközök.
● Ipari környezet:Az energiaminőség javítása
gyártási folyamatok, beleértve a petrolkémiai, gyógyszerészeti, acél és
félvezető iparágak.
● Textil- és könnyűipar:A hatékonyság fokozása és
A harmonikus problémák csökkentése a textil- és könnyű ipari környezetben.
● Megújuló energia rendszerek:A megújuló energia integrálása
források, miközben fenntartják a rács stabilitását.
Háromfázisú, három fázisú, falra szerelt aktív harmonikus szűrők kompaktot kínálnak és hatékony megoldás az energiaminőség optimalizálására különféle alkalmazásokban.
Műszaki paraméterek:
| 220 V sorozat | 380 V sorozat | 500 V sorozat | 690V sorozat | ||
| Magasság | <2000 m, 2000 méter felett, a GB/T3859.2 szerint dátum | ||||
| Környezeti hőmérséklet | -20 ～+50 ℃ | ||||
| Relatív páratartalom | ≤90%, nincs kondenzáció a felszínen, ha a havi minimum A hőmérséklet 25 ℃ | ||||
| Szennyezés szintje | A III. Szint az alábbiakban | ||||
| Üzemi feszültség | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Munkamenőség | 50Hz ± 5% | ||||
| Kompenzációs áram | 25a. | 25/50/75/100/150A | 100a | 100a | |
| Rácsszerkezet | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Egységek száma párhuzamosan csatlakoztatva | Fonott | ||||
| Általános gép hatékonysága | ≥97% | ||||
| Rácsszerkezet | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Kompenzációs tartomány | 2 ～ 50 -szer, az egyetlen kompenzációs ráta állítható | ||||
| Funkcióválasztás | Reaktív erő | Reaktív teljesítmény, reaktív teljesítmény + aszimmetria | |||
| Reaktív erő kompenzációs ráta | ≥95% | > 92% | |||
| Semleges szűrés képesség | A semleges vonalszűrési képesség a fázisszűrés háromszorosa képesség | ||||
| Teljes válaszidő | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Zaj | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Ellenőrzési módszer | 2-irányú RS485 interfész (támogatja a GPRS/WIFI-t) | ||||
| Védelem | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, energiahiány, túlherencia, gyakorisági rendellenesség védelem, stb. | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, rács feszültség egyensúlyhiány, áramszünet, túllépés, Frekvencia rendellenesség, rövidzárlat védelme stb. | |||
| Telepítési módszer | falra szerelt | ||||
| Bejövő vonal | Felső bejövő （falra szerelt） | ||||
| Védelmi szint | IP20 | ||||
Modell és specifikáció:
| Modellek | ||||
|---|---|---|---|---|

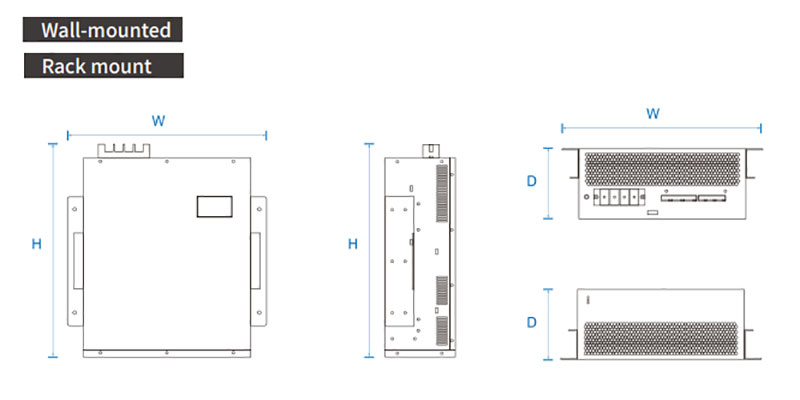

| Modellszám | Névleges áram (A) | Rendszerfeszültség (V) | Méretek (d*w*h) | Hűtési módszer |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Kényszerítő léghűtés |
| Gy APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| Gy APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 mm | |
| Gy APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 mm | |
