Egyfázisú állvány tartó statikus var generátor
Megbízható egyfázisú állvány-tartó statikus var generátort keres? A GEYA nagy teljesítményű megoldásokat kínál, amelyek célja az energiaminőség javítása a pontossággal és a hatékonysággal. Kínai gyárunk legmagasabb szintű termékeket biztosít, biztosítva az optimális eredményeket a termelési igényekhez. Vegye fel velünk a kapcsolatot ma további információkért, és szerezze be a legjobb ajánlatot közvetlenül a forrásból!
Az egyfázisú állvány-tartó statikus var generátor (SVG) dinamikus reaktív kompenzációt kínál az egyfázisú 220 V-os elektromos rendszerek számára. A DSP+CPLD digitális vezérlés felhasználásával ez az SVG pontos és reagáló kompenzációt nyújt, teljes válaszidővel 10 ms alatt. Moduláris kialakítása lehetővé teszi a könnyű telepítést és karbantartást a szokásos 19 hüvelykes állványokon belül. A Rack Mount konfiguráció robusztus és térhatékony megoldást kínál a reaktív teljesítmény kezelésére egyfázisú alkalmazásokban. Az 5kVAR névleges kapacitással ez az egyfázisú állvány-tartó SVG hatékonyan foglalkozik a reaktív teljesítmény-egyensúlyhiányokkal, javítva a teljesítménytényezőt és biztosítva a rendszer stabilitását.
Modellleírás:
| Gyász | SVG | 0.22 | 5K | / | 2L | R |
| Vállalati kód | Statikus var generátor | Feszültségszint 0.22: 220 V |
Névleges kapacitás (KVAR) 5 negyed | 2L: Egyfázisú | R: rack -tartó |
Jellemzők:
● Használja a DSP+CPLD összes digitális vezérlőmagját, a háromszintű topológiai technológiát, a fejlett reaktív teljesítményérzékelő algoritmust és a PWM vezérlési stratégiát a reaktív teljesítmény dinamikus és pontos kompenzációjának elérése érdekében.
● A moduláris kialakítás elfogadása, amely megkönnyíti a több modul párhuzamos kapcsolatát, kis helyet foglal el, és könnyen karbantartható.
● A független légcsatornák és a független raktárak szerkezeti tervezése biztosítja a berendezés stabil működését.
● Végezze el az induktív reakcióképesség és a kapacitív reaktív teljesítmény teljes tartományú dinamikus kompenzációját, és oldja meg a háromfázisú egyensúlyhiányt egyszerre.
● A terhelés dinamikus válaszsebessége milliszekundumos szinten van, amely dinamikus és pontos kompenzációt érhet el az ütközési terhelések reaktív teljesítményéért.
Alkalmazások:
Az egyfázisú állvány-tartó statikus var generátorok különféle alkalmazásokhoz alkalmasak, amelyek reaktív energiakontrollt igényelnek egyfázisú 220 V rendszerekben:
● Lakossági energiaeloszlás:Az energiaminőség javítása és a feszültség ingadozásainak csökkentése az egyfázisú lakossági energiarendszerekben.
● Kisvállalkozói energiagazdálkodás:A teljesítménytényező javítása és az energiahatékonyság optimalizálása az egyfázisú kereskedelmi beállításokban.
● Egyfázisú berendezések támogatása:Dedikált reaktív teljesítmény-kompenzáció biztosítása az érzékeny egyfázisú berendezések számára.
● Megújuló energia integráció (egyfázis):A hálózati stabilitás és az energiaminőség támogatása az egyfázisú rendszerekben, amelyek integrálják a megújuló energiaforrásokat.
Az egyfázisú állvány-tartó statikus var generátorok kompakt és megbízható megoldást kínálnak a reaktív teljesítmény kezelésére és az energiaminőség javítására az egyfázisú 220 V-os elektromos rendszerekben.
Műszaki paraméterek:
| 220 V sorozat | 380 V sorozat | 500 V sorozat | 690V sorozat | |||
| Magasság | <2000 m, 2000 méter felett, a GB/T3859.2 szerint dátum | |||||
| Környezeti hőmérséklet | -20 ～+50 ℃ | |||||
| Relatív páratartalom | ≤90%, nincs kondenzáció a felületen, ha a havi minimális hőmérséklet 25 ℃ | |||||
| Szennyezés szintje | A III. Szint az alábbiakban | |||||
| Üzemi feszültség | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Munkamenőség | 50Hz ± 5% | |||||
| Névleges kompenzációs kapacitás | 5 kvar | 15/35/50/75/100 kVAR | 90 kvar | 120 kvar | ||
| Rácsszerkezet | L/n | 3P3W/3P4W | ||||
| Párhuzamosan csatlakoztatott egységek száma | Fonott | |||||
| Általános gép hatékonysága | ≥97% | |||||
| Kikapcsolási frekvencia | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Funkcióválasztás | Reaktív erő | Reaktív po wer 、 reaktív po wer+egyensúlyhiány | ||||
| Reaktív teljesítmény -kompenzációs ráta | ≥99% | > 95% | ||||
| Teljes válaszidő | <10ms | |||||
| Zaj | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Ellenőrzési módszer | 2-irányú RS485 interfész (támogatja a GPRS/WIFI-t) | |||||
| Védelem | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, áramszünet, túlhőmérséklet, frekvencia rendellenességek védelme stb. | Túlterhelés, szoftver/hardver túláram, rács túlfeszültség és alulfeszültség, rács feszültség egyensúlyhiány, áramszünet, túllépés, gyakorisági rendellenesség, lövési áramkör védelme stb. | ||||
| Telepítési módszer | Állvány/falra szerelt | Állvány | ||||
| Bejövő vonal | Vissza a bejövő （állványtípus bel） 、 Felső bejövő （falra szerelt） | A bejövő vonal | ||||
| Védelmi szint | IP20 | |||||
Modell és specifikáció:
| Modellek | ||||
|---|---|---|---|---|

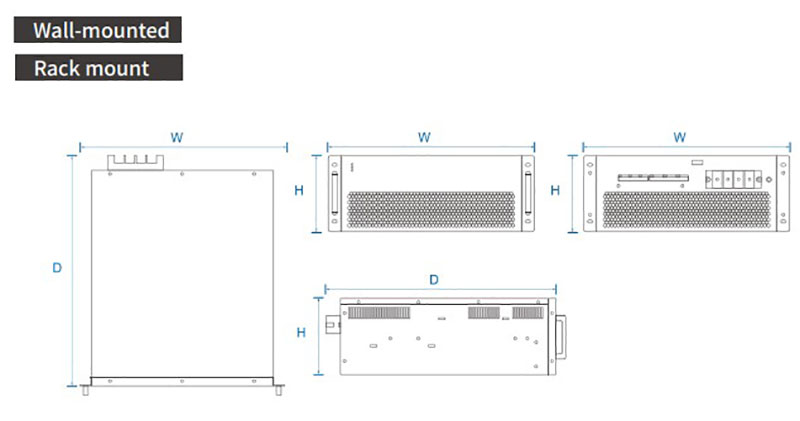

| Modellszám | Kompenzációs kapacitás (KVAR) | Rendszerfeszültség (V) | Méretek (d*w*h) | Hűtési módszer |
| Gy SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Kényszerítő léghűtés |
| Gy SVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 mm | |
| Gy SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240 mm | |
| Gy SVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| Gy SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| Gy SVG-0,69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
